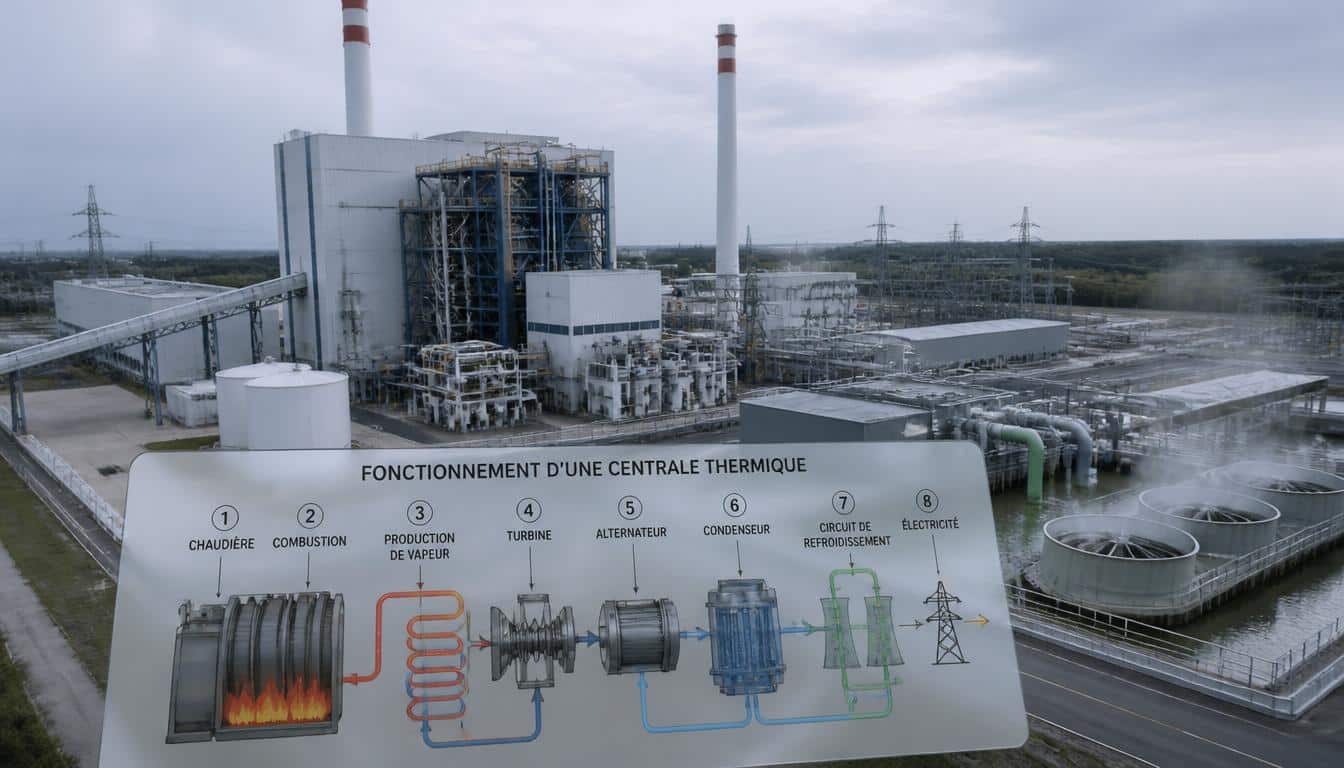

Schéma d’une centrale thermique et fonctionnement

Un simple dessin peut transformer un sujet technique en explication limpide. Une centrale thermique schéma bien lu permet de suivre, étape par étape, comment la chaleur devient de l’électricité. Si vous débutez, vous gagnez vite des repères clairs : chaque élément a une place, chaque liaison a un sens, et le parcours de l’énergie devient facile à mémoriser. Cette lecture rend le mécanisme essentiel plus concret et rassure dès la première approche.

Comprendre le principe d’une centrale thermique pas à pas

La centrale thermique fonctionne comme une chaîne simple : un combustible brûle, la chaleur chauffe l’eau, puis la vapeur met le système en mouvement. Dans une centrale, la combustion fournit l’énergie initiale, et cette énergie se transforme progressivement jusqu’à produire du courant. Le schéma aide à voir ce grand enchaînement sans se perdre dans les détails. Pour un élève, c’est souvent le déclic : on passe d’un dessin abstrait à une logique concrète.

Voici les étapes à retenir :

• Le combustible entre dans la centrale.
• La combustion libère de la chaleur.
• L’eau est chauffée dans une chaudière.
• La vapeur entraîne un organe mécanique.
• L’électricité est produite puis envoyée vers le réseau.

Dans cette logique, la source d’énergie initiale alimente toute la centrale thermique. Exemple simple : du charbon ou du gaz brûle, l’eau se transforme en vapeur, puis la vapeur transmet son énergie à la suite du processus.

De la source de combustible à la chaleur

Dans une centrale thermique, la source de combustible peut être du charbon, du gaz ou du fioul. La combustion produit alors une chaleur intense, captée par la chaudière. Cette étape est décisive, car la centrale transforme une énergie chimique en chaleur utile. Sans cette montée en température, le reste du cycle ne démarre pas. Vous pouvez donc lire le schéma comme une succession de blocs reliés par des flèches : entrée du combustible, foyer, échange thermique, puis circulation vers la suite du circuit.

Pourquoi l’eau devient de la vapeur

L’eau devient de la vapeur parce que la chaleur de la centrale thermique est suffisamment forte pour la porter à très haute température. Dans la chaudière, l’eau absorbe cette énergie et change d’état. Ce passage est essentiel : la vapeur occupe plus de volume et transporte mieux l’énergie vers la turbine. Dans une centrale, cette transformation crée le mouvement qui va ensuite servir à produire l’électricité. Le schéma montre donc une idée simple : chaleur, eau, vapeur, puis action mécanique.

Lire le schéma de la turbine et de l’alternateur

La turbine est le cœur mécanique de la centrale thermique, car elle reçoit la vapeur sous pression et se met à tourner. Sur un schéma, vous la repérez souvent entre la chaudière et l’alternateur, comme un pont entre la chaleur et l’électricité. Cette rotation n’est pas un détail : elle traduit le passage d’une énergie thermique à une énergie mécanique. Dans une centrale, tout l’enjeu consiste à guider ce mouvement sans perte inutile.

Le tableau ci-dessous compare les combustibles les plus courants :

Quand vous lisez le schéma d’une centrale thermique, suivez toujours le sens des flèches : combustible, chaudière, turbine, puis alternateur. Cette lecture visuelle évite les confusions et fait apparaître le rôle précis de chaque bloc.

Le rôle de la turbine dans la rotation

La turbine transforme la pression de la vapeur en rotation continue. Dans une centrale thermique, cette pièce reçoit un flux puissant qui fait tourner ses pales à grande vitesse. Le mouvement obtenu est ensuite transmis à l’alternateur. Si vous observez le schéma, la turbine apparaît donc comme la zone où l’énergie devient mécanique. C’est un point clé, car sans rotation, la suite du processus ne peut pas produire d’électricité.

Comment l’alternateur transforme le mouvement en électricité

L’alternateur convertit la rotation de la turbine en électricité. Dans une centrale, il utilise le mouvement mécanique pour créer un courant électrique exploitable. Le principe est simple à lire sur un schéma : la turbine entraîne l’alternateur, et l’alternateur fournit l’électricité. Cette étape clôt la partie productive du cycle. Le gaz, le charbon ou le fioul servent alors seulement à alimenter la chaleur de départ, tandis que la machine finale transforme le mouvement en énergie électrique.

Retenir l’essentiel pour expliquer le fonctionnement complet

Une centrale thermique se retient facilement si vous mémorisez cinq éléments : combustible, combustion, chaudière, turbine et alternateur. Dans une centrale, chaque pièce joue un rôle précis, et l’ensemble compose une chaîne cohérente. Le schéma devient alors un outil de révision très efficace, parce qu’il relie les fonctions au bon ordre. Pour expliquer simplement le système, il suffit de dire que la chaleur issue de la combustion met en mouvement la vapeur, puis la vapeur actionne la machine qui produit l’électricité.

Gardez en tête ces repères :

• Le combustible nourrit la centrale.
• La combustion crée la chaleur.
• L’eau se transforme en vapeur.
• La turbine convertit la vapeur en mouvement.
• L’alternateur fabrique l’électricité.

Cette logique montre comment une centrale thermique peut passer d’une source d’énergie à un courant utilisable. Le grand intérêt du schéma est de rendre visible ce chemin complet, sans perdre le lecteur dans le vocabulaire technique.

Les éléments à mémoriser sur le schéma

Sur le schéma d’une centrale thermique, retenez d’abord la chaudière, la turbine, l’alternateur et les circuits d’eau. La centrale doit aussi composer avec la combustion, qui fournit la chaleur de départ. Le gaz, le charbon ou le fioul servent de base énergétique, puis la vapeur prend le relais. Si vous devez expliquer le fonctionnement à l’oral, gardez une phrase courte : la centrale chauffe l’eau, la vapeur fait tourner la turbine, et l’électricité est produite.

Résumer la chaîne de transformation de l’énergie

La chaîne logique d’une centrale thermique est facile à résumer : combustion, chaleur, vapeur, rotation, électricité. La centrale part d’une source de combustible, transforme cette énergie en chaleur, puis en mouvement mécanique grâce à la turbine. L’alternateur termine le trajet en produisant l’électricité. Dans une centrale, ce passage d’une forme d’énergie à une autre est le principe fondamental à retenir. Une fois cette suite comprise, le schéma devient presque évident.

FAQ – Questions fréquentes sur le fonctionnement d’une centrale

À quoi sert la combustion dans une centrale ?

La combustion sert à produire la chaleur nécessaire au fonctionnement. Elle permet de chauffer l’eau et de lancer toute la chaîne de transformation.

Quel est le rôle de la turbine ?

La turbine transforme la vapeur en rotation mécanique. Elle transmet ensuite ce mouvement à l’alternateur.

Pourquoi parle-t-on de vapeur d’eau ?

On parle de vapeur d’eau parce que l’eau chauffée change d’état sous l’effet de la chaleur et devient motrice.

Comment l’alternateur produit-il l’électricité ?

L’alternateur produit l’électricité en convertissant le mouvement de rotation en courant électrique utilisable.

Quels combustibles sont utilisés dans une centrale thermique ?

Les combustibles les plus courants sont le charbon, le gaz et le fioul, selon le type d’installation.
